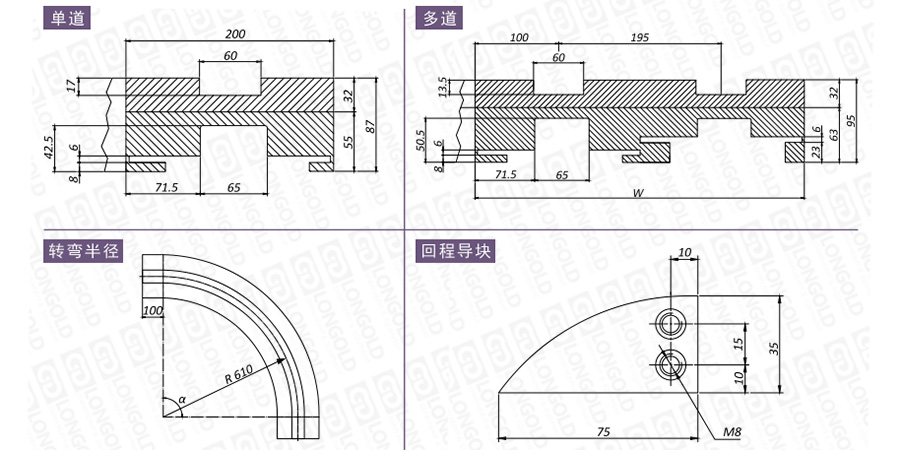

適用鏈條系列

轉彎半徑(1)

橫向節距

基本寬度

引導長度

頂部高度

總高度

PDF圖紙

DXF圖紙

系列

鏈片寬度

鏈片厚度

鉸鏈寬度

R

P

B

L

U

H

mm

mm

mm

mm

mm

mm

mm

mm

H01

HD9857M

7 1/2"

3.00

57.00

610⁽⁴⁾

195.00

200.00

100.00

32.00

87⁽²⁾/95⁽³⁾

請咨詢

請咨詢

總寬度

磁性轉彎軌道型號

W

轉彎角度α

mm

15°

30°

45°

60°

75°

90°

1

220

MH01CFW/501

MH01CEW/501

MH01CCW/501

MH01CBW/501

MH01CLW/501

MH01CAW/501

2

395

MH02CFZ/561

MH02CEZ/561

MH02CZ/561

MH02CBZ/561

MH02CLZ/561

MH02CAZ/561

3

590

MH03CFZ/561

MH03CEZ/561

MH03CZ/561

MH03CBZ/561

MH03CLZ/561

MH03CAZ/561

4

785

MH04CFZ/561

MH04CEZ/561

MH04CZ/561

MH04CBZ/561

MH04CLZ/561

MH04CAZ/561

軌道材質

材質特性

適用鏈條

應用

頂部材質

型號表示

超高分子聚乙烯(約7百萬gr/mole)，良好的耐磨性和低摩擦系數

金屬頂板鏈，塑料頂板鏈

干燥或潤滑條件下，理想的低/中速應用。

UHMWPE/自潤滑/充油聚酰胺

如上表所示

SUPREME-L

超高分子聚乙烯(約7-9百萬gr/mole)，出眾的耐磨性，結合高級潤滑油，確保優異的滑動性能

金屬頂板鏈，塑料頂板鏈

適用于干燥或減少潤滑條件下的中/高速的應用。

用"MHD"替換"MH"

SUPREME-S

特殊高級充油聚酰胺，絕佳的耐磨性與極高的PV限值。僅用于干摩擦運行。

塑料頂板鏈

適用于干燥條件下的高速應用。

用"MHP"替換"MH"
