滾針套筒輸送鏈專用鏈輪

滾針套筒輸送鏈專用鏈輪，需要特殊定制。除了預留孔系列，還提供適配孔系列，可選擇預先設定的軸孔，鍵槽，固定螺栓的追加工。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

機械結構使用碳素鋼。

齒部進行精密機械加工以確保鏈條能發揮性能。

滾針套筒輸送鏈專用鏈輪配合滾針套筒輸送鏈易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送。

輸送能力大，可承載較大的載荷。

輸送速度準確穩定，能保證精確的同步輸送。

客戶需根據使用環境與鏈條規格選擇合適的鏈輪型號。

軸孔為預留孔，可根據客戶需求追加工軸孔。

鏈輪輪轂部分可根據客戶需求進行定制，請咨詢隆德技術人員。

產品廣泛應用于汽車、電氣、食品等的零件組裝生產線。

在汽車行業、電子行業、物流行業、食品等零件檢查生產線。

其他各種需要高速靜音的堆積生產線。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

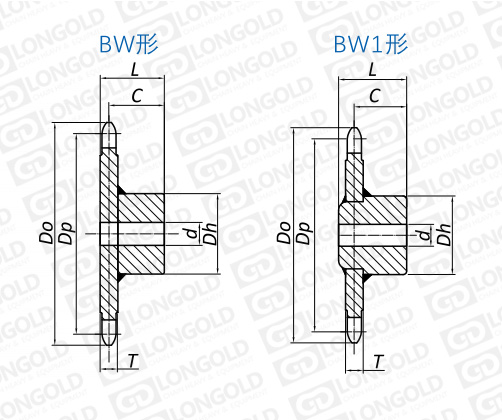

點擊圖片放大

■產品尺寸表

隆德鏈號	齒數	鏈輪形式	節距圓直徑	外徑	齒寬	軸徑d	輪轂		中心距離		參考重量	PDF圖紙	DXF圖紙
			Dp	Do	T	工藝孔	最大孔	DH	L	C	參考重量
			mm	mm	mm	mm	mm	mm	mm	mm	kg
LDC03075R-NB-8T	8	BW形	196.0	209.0	11.9	18.0	55.0	83.0	62.0	56.0	4.8	請咨詢	請咨詢
LDC03075R-NB-10T	10		242.7	259.0		18.0	60.0	93.0	67.0	61.0	7.1
LDC03075R-NB-12T	12		289.8	308.0		18.0	60.0	93.0	67.0	61.0	9.0
LDC05100R-NB-8T	8	BW形	261.3	272.0	18.0	28.0	75.0	107.0	86.0	77.0	12.0
LDC05100R-NB-10T	10		323.6	340.0		33.0	80.0	117.0	94.0	85.0	17.4
LDC05100R-NB-12T	12		386.4	405.0		33.0	85.0	127.0	104.0	95.0	24.4
LDC10150R-NB-8T	8	BW形	392.0	408.0	22.0	38.0	100.0	147.0	123.0	112.0	33.2
LDC10150R-NB-10T	10		485.4	506.0		38.0	110.0	157.0	133.0	122.0	47.6
LDC10150R-NB-12T	12		579.6	601.0		38.0	115.0	167.0	144.0	133.0	65.2
LDC12200R-NB-8T	8	BW1形	522.6	551.0	28.0	60.0	120.0	177.0	150.0	125.0	67.4
LDC12200R-NB-10T	10		647.2	682.0		65.0	130.0	187.0	160.0	135.0	96.6
LDC12200R-NB-12T	12		772.7	810.0		75.0	145.0	207.0	180.0	155.0	136.9
LDC17200R-NB-8T	8	BW1形	522.6	562.0	40.0	75.0	145.0	207.0	180.0	148.0	98.1
LDC17200R-NB-10T	10		647.2	691.0		75.0	145.0	207.0	180.0	148.0	1340.0
LDC17200R-NB-12T	12		772.7	821.0		80.0	160.0	227.0	200.0	168.0	190.1
LDC26250R-NB-8T	8	BW1形	653.3	703.0	45.0	80.0	160.0	227.0	200.0	164.0	159.7
LDC26250R-NB-10T	10		809.0	864.0		85.0	175.0	247.0	240.0	204.0	244.1
LDC26250R-NB-12T	12		965.9	1026.0		85.0	175.0	247.0	240.0	204.0	321.4
LDC36300R-NB-8T	8	BW1形	783.9	853.0	55.0	95.0	190.0	267.0	240.0	198.0	276.2
LDC36300R-NB-10T	10		970.8	1046.0		95.0	190.0	267.0	270.0	228.0	398.9
LDC36300R-NB-12T	12		1159.1	1234.0		100.0	210.0	297.0	260.0	218.0	550.8

型號表示例

LD		C3075		R	-	NB	-	10T
		（1）		（2）		（3）		（4）

（1）鏈條尺寸

（2）滾子形式：R=大滾子，S=小滾子

（3）倍速：S25=2.5倍速，S30=3.0倍速

（4）鏈輪齒數

鍵槽和攻絲尺寸

1.鍵槽公差： JIS鍵：JISB1301-1996 行鍵普通：Js9 舊JIS：JISB1301-1959 兩個平行鍵。 2.鍵槽相位：齒頂中心和鍵中心的相位匹配。 3.止動螺釘?shù)墓ソz孔：請參見鍵槽上的軸向A尺寸。	JIS 普通形鍵槽鍵槽寬度公差 Js9				舊JIS兩種平行鍵鍵槽寬度公差 E9
	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸
		KW	KH	MX		KW	KH	MX
		mm	mm	MX		mm	mm	MX
	22 ≤ d＜30	8	3.3	M6	22 ≤ d＜30	7	3	M6
	30 ≤ d＜38	10	3.3	M8	30 ≤ d＜40	10	3.5	M8
	38 ≤ d＜44	12	3.3		40 ≤ d＜50	12	3.5
	44 ≤ d＜50	14	3.8		50 ≤ d＜60	15	5
	50 ≤ d＜58	16	4.3	M10	60 ≤ d＜70	18	6	M10
	58 ≤ d＜65	18	4.4	M10	70 ≤ d＜80	20	6	M12
	65 ≤ d＜75	20	4.9	M12	80 ≤ d＜95	24	8	M12
	75 ≤ d＜85	22	5.4	M12	95 ≤ d＜110	28	9	M16
	85 ≤ d＜95	25	5.4	M16	110 ≤ d＜125	32	10	M20
	95 ≤ d＜110	28	6.4	M16	125 ≤ d＜140	35	11
	110 ≤ d＜130	32	7.4	M20	140 ≤ d＜160	38	12
	130 ≤ d＜150	36	8.4		160 ≤ d＜180	42	13
	150 ≤ d＜170	40	9.4		180 ≤ d＜200	45	14	M24
	170 ≤ d＜220	45	10.4	M24	200 ≤ d＜224	50	15.5
	200 ≤ d＜230	50	11.4	M24	224 ≤ d＜250	56	17.5
